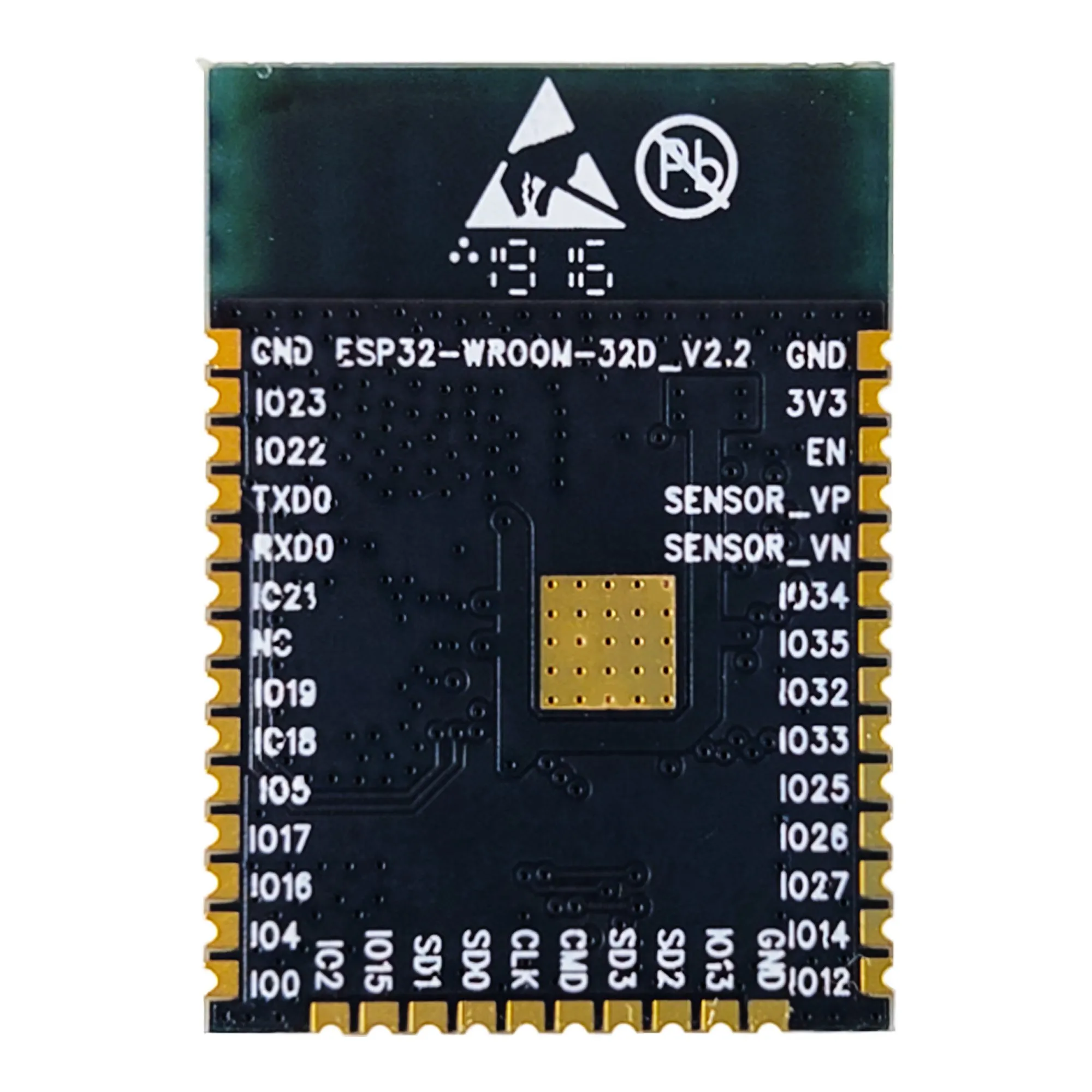

ESP32-WROOM-32D Módulo WiFi y Bluetooth antena PCB

El ESP32-WROOM-32D es un módulo WiFi y Bluetooth altamente integrado basado en el chipset ESP32. Está diseñado para usarse en una gran variedad de aplicaciones, desde redes de sensores de baja potencia hasta la codificación de voz, streaming de audio y decodificación de MP3.

La integración de WiFi, Bluetooth (LE) y un procesador para las aplicaciones del usuario permite desarrollar aplicaciones completas con muy pocos componentes externos. Con el ESP32-WROOM-32D podemos desarrollar aplicaciones IoT sin necesidad de microcontroladores externos.

El chip de la serie ESP32 al interior del módulo cuenta con interesantes periféricos que permiten desarrollar una amplia gama de aplicaciones. Entre las interfaces y periféricos a bordo del chip podemos encontrar pines para sensores táctiles capacitivos, sensor de efecto hall, interfaz para SD, Ethernet, SPI, UART, I2S e I2C.

Los módulos de la serie ESP32-WROOM-32X presentan la misma distribución de conexiones pero con dos variantes de antena:

• ESP32-WROOM-32D tiene una antena en PCB
• ESP32-WROOM-32U tiene un conector U.FL para utilizar antena externa

Dimensiones y peso

• Peso del producto: 1.88 gramos
• Tamaño del producto:
  • Largo: 2.5 cm
  • Ancho: 1.8 cm
  • Alto: 0.5 cm
• Peso del paquete: 1.89 gramos
• Tamaño de paquete:
  • Largo: 4.4 cm
  • Ancho: 2.5 cm
  • Alto: 0.6 cm

Características de ESP32-WROOM-32D Módulo WiFi y Bluetooth antena PCB

Procesador y memoria:

• Basado en el chip ESP32-D0WD
• CPU: Xtensa dual-core 32-bit LX6
• Frecuencia del procesador: 160 or 240 MHz
• Co-procesador de ultra bajo consumo
• Memoria RAM: 520 KiB SRAM
• Memoria flash interna: 4 MB
• Oscilador: 40 Mhz

Interfaces de radio:

• Wi-Fi: 802.11 b/g/n
• Bluetooth: v4.2 BR/EDR y BLE
• Frontend de RF compartido por ambas tecnologías

Periféricos a bordo:

• 1 x 12-bit SAR ADC con hasta 18 canales
• 2 × 8-bit DACs
• 10 × sensores táctiles capacitivos
• 4 × SPI
• 2 × I²S
• 2 × I²C
• 3 × UART
• Controlador SD/SDIO/CE-ATA/MMC/eMMC
• Controlador esclavo SDIO/SPI
• Ethernet MAC
• CAN bus 2.0
• Controlador infrarrojo
• PWM para motores
• PWM para leds de hasta 16 channels
• Sensor de efecto Hall
• Pre-amplifcador analógico de bajo consumo

Seguridad:

• Seguridad estándar por IEEE 802.11, including WFA, WPA/WPA2 and WAPI
• Arranque seguro (secure boot)
• Encriptación de memoria flash
• 1024-bit OTP, hasta 768-bit para el usuario
• Aceleración criptográfica por hardware: AES, SHA-2, RSA, ECC, RNG

Antena:

• Antena: disponible con antena integrada y conector para antena externa
